Ê tô thủy lực cường lực
2592 lượt xem
Ngày: 01-02-2016
Mã sản phẩm: VQC-100H → VQC-160LH
Hãng sản xuất:
Xuất xứ:
0978 243 244 - Mr Tâm (Hà Nội)
0906 988 055 - Mr Hoàng (Đà Nẵng)
0937 814 858 - Mr Huân (Tp HCM)
Email : info.vertexvietnam@gmail.com
Mô tả sản phẩm:
Ê tô thủy lực cường lực MC mã VQC-100H, VQC-125H, VQC-160H, VQC-160LH, VQC-200LH Hãng Vertex sản xuất, ê tô này được dùng nhiều trên các loại máy phay CNC, NC và một số loại máy gia công cơ khí khác.
Chi tiết ê tô thủy lực cường lực
| Số lượng | Mã sản phẩm | L×W×H | Chiều cao má kẹp | Độ mở hàm kẹp | Lực kẹp Max (kgf) | K.Lượng (kg) | Mã code | |
|---|---|---|---|---|---|---|---|---|
| VQC-100H | 383x110x140 | 35 | 128 | 30KN | 18.84 | 4005-004H | ||
| VQC-125H | 478X135X140 | 40 | 205 | 40KN | 42.5 | 4005-005H | ||
| VQC-160H | 580X170X165 | 45 | 275 | 60KN | 66 | 4005-006H | ||
| VQC-160LH | 660X174X165 | 45 | 355 | 60KN | 78 | 4005-007H | ||
| VQC-200LH | 737X217X180 | 70 | 405 | 60KN | 108 | 4005-007AH |

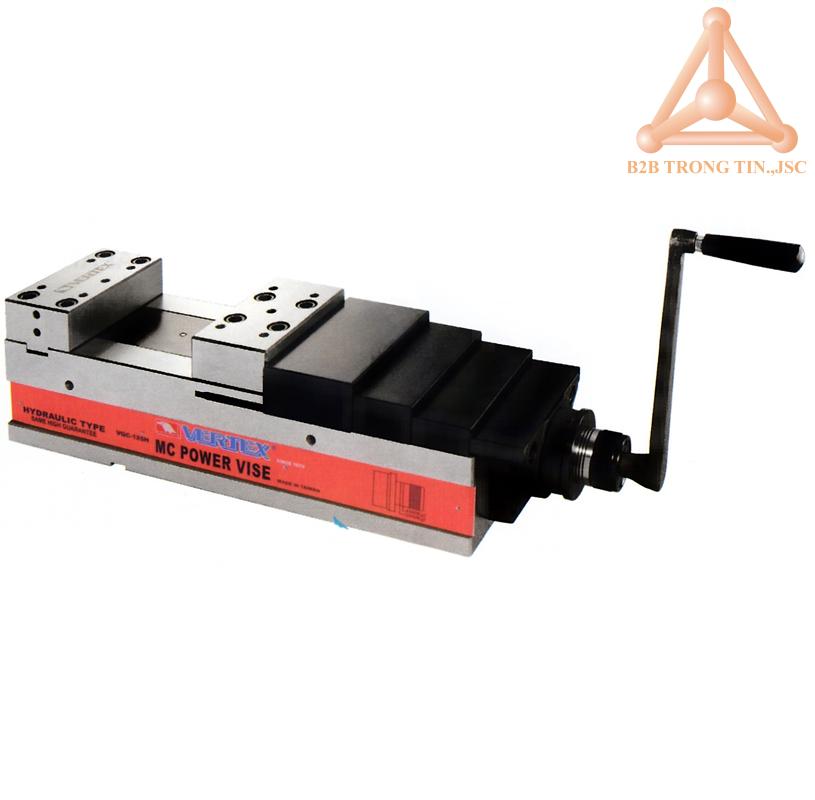

Ê tô thủy lực cường lực MC
ĐẶC TÍNH KĨ THUẬT
- Ê tô thủy lực cường lực MC mã VQC-100H, VQC-125H, VQC-160H, VQC-160LH, VQC-200LH hãng Vertex sản xuất với chất lượng cao, ê tô thủy lực cường lực này chuyên dùng cho các loại máy phay CNC, NC, loại vạn năng, hay một số máy gia công cơ khí khác, với những ưu điểm nổi bật với hệt thống thủy lực cường lực cho phép kẹp chặt chắc chắn ổn định trong quá trình gia công.
- Với thiết kế cơ cấu ê tô gọn gàng có khả năng kẹp chặt lớn và vững chắc. Cơ cấu đòn khuỷu cung cấp cho lực kẹp ổn định chống lại sự va chạm và dung động trong quá trình sử dụng, vì nó kẹp phôi chắc chắn với cơ cấu đĩa lò xo gắn bên trong.
- Độ mở má kẹp lớn có thể đạt từ 128mm đến 405mm tùy vào từng mã sản phẩm, bạn có thể chọn chính xác tại bảng thông số kỹ thuật ở trên.
- Thân Êtô thủy lực cường lực được làm từ vật liệu gang FCD60 chống lại độ uốn và bẻ cong, trục chính được bịt kín để bảo vệ khỏi phoi và bụi bẩn.
- Ê tô thủy lực MC kẹp chặt một cách nhanh chóng & khóa chặt và thao tác thực hiện dễ dàng tiết kiệm thời gian.
- Hệ thống kẹp linh hoạt, có độ chính xác cao, dung sai cho phép nằm trong khoảng 0.01/100mm.
- Ê tô được thiết kế đặc biệt bạn có thế điều chỉnh vòng đai để điều chỉnh lực kẹp từ 2000kgf tới 6000kgf để bảo vệ phôi không bị biến dạng.
- Lực kẹp có thể điều chỉnh cho từng loại vật liệu khác nhau như thép, đồng hay nhôm, và lực kẹp có thể điều chỉnh theo yêu cầu của khách hàng.
- Các bề mặt của ê tô như phần đế và má kẹp của ê tô được gia công nhiệt luyện đạt độ cứng, độ chính xác cao, tránh gây sai số gá kẹp trong gia công.
- Có ba vị trí lực kẹp khác nhau vị trí thứ nhất có thể vặn với lực kẹp 2000kgf, vị trí thứ hai có thể vặn với lực kẹp 4000kgf, và vị trí cuối cùng có thể vặn với lực kẹp max 6000kgf, tùy thuộc vào loại phôi khác nhau bạn có thể sử dụng lực kẹp tương ứng.
- Sử dụng dầu thủy lực 68#.
- Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
YÊU CẦU KĨ THUẬT
| STT |
Hạng mục kiểm tra trong 100mm |
Dung sai |
| 1 |
Độ không song song bề mặt trên của đế |
0.01/100mm |
| 2 |
Độ không vuông góc giữa bề mặt và má kẹp |
0.02/100mm |
| 3 |
Độ không vuông góc bề mặt đế với má kẹp |
0.02/100mm |
| 4 |
Độ không song song mặt đáy của đế |
0.02/100mm |
