Đầu chia độ cặp 3 chấu kiểu
5707 lượt xem
Ngày: 01-02-2016
Mã sản phẩm: CC-6 → CC-12A
Hãng sản xuất:
Xuất xứ:
0978 243 244 - Mr Tâm (Hà Nội)
0906 988 055 - Mr Hoàng (Đà Nẵng)
0937 814 858 - Mr Huân (Tp HCM)
Email : info.vertexvietnam@gmail.com
Mô tả sản phẩm:
Đầu chia độ 3 chấu loại đơn CC-6, CC-8, CC-12, CC-12A được nhập khẩu trực tiếp từ hãng Vertex, CO, CQ được cấp bởi phòng thương mại Đài Loan, đầu chia độ loại này được sử dụng rất nhiều trong gia công các chi tiết định hình. Hàng được phân phối và giao tận nơi trên toàn quốc.
Chi tiết đầu chia độ cặp 3 chấu kiểu
Số lượng | Mã sản phẩm | Số chia | A | B | C | D | a | b | h | K.Lượng (kg) | Mã code | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
CC-6 | 2.3.4.6.8.12.24 | 253 | 225 | 179 | 160 | 187 | 115 | 130 | 29.5 | 1001-062 | ||
CC-8 | 2.3.4.6.8.12.24 | 318 | 274 | 209 | 200 | 230 | 155 | 157 | 51.5 | 1001-063 | ||
CC-12 | 2.3.4.6.8.12..16.24.48 | 432 | 388 | 293 | 315 | 350 | 200 | 228 | 3.6 | 1001-066 | ||
CC-12A | 2.3.4.6.8.12..16.24.48 | 432 | 388 | 293 | 315 | 350 | 200 | 228 | 3.6 | 1001-066 |

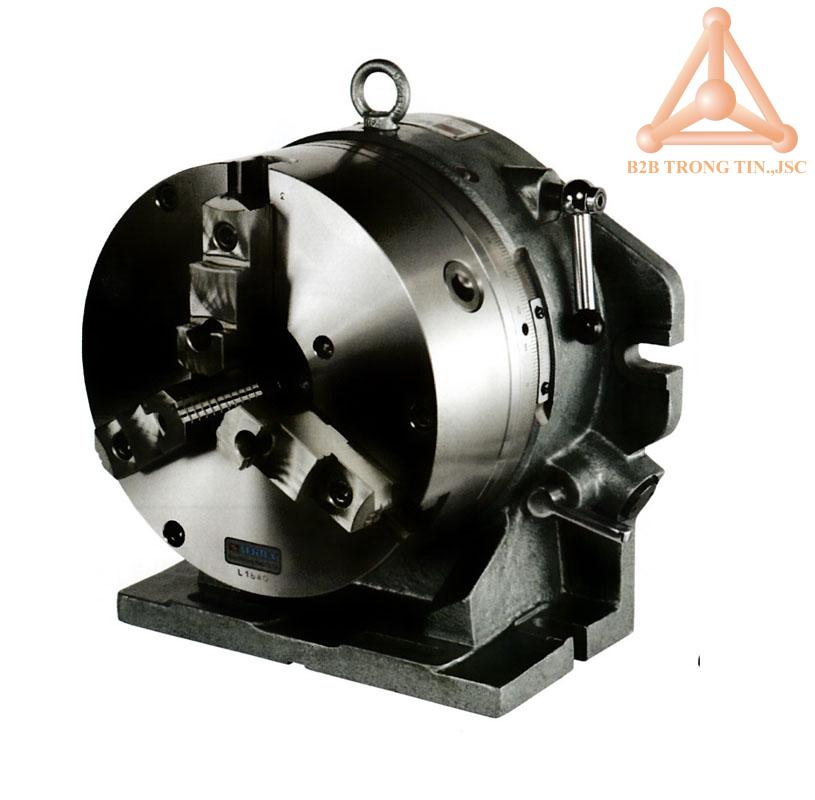

Đầu phân độ mâm cặp 3 chấu loại đơn
ĐẶC TÍNH KỸ THUẬT
-
Đầu chia độ mâm cặp 3 chấu CC-6, CC-8, CC-12, CC-12A hãng Vertex sản xuất, được hãng Vertex sản xuất với chất lượng cao, sản phẩm không thể thiếu trong việc gia công các chi tiết định hình như các loại bánh răng, trục vít.
-
Tâm lỗ thông suốt và lớn để thích hợp với các phôi to và phôi dài.
-
Sản phẩm được tôi và làm phẳng đĩa có 24 vị trí định vị, có thể phân chia thành 15 góc đặc biệt với độ chính xác cao.
-
Loại CS có thể sử dụng với 2 kiểu pcs và mâm cặp 3 chấu, đặc biệt là nó làm việc tương tự như bàn xoay khi nó ăn khớp với mặt đĩa.
-
Thao tác chia độ nhanh chóng và dễ dàng. Nó là một thiết bị đa năng cho dạng sản xuất hàng loạt.
-
Bao gồm cả đầu chia độ cặp 3 chấu, mặt tấm chia. 10’’ , 250mm và tấm chắn 2,3,4,6,8,12.
-
Bao gồm đầu chia độ đơn mâm cặp 3 chấu, tấm chắn 2,3,4,6,8,12.
-
Sử dụng cơ cấu dẫn hướng, trung tâm có thể sửa chữa nhanh chóng và chính xác
- Để được hiểu rõ hơn về sản phẩm này bạn nên liên hệ với chúng tôi để được tư vấn một cách tốt nhất.
-
Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
THÍCH HỢP VỚI MẪU SẢN PHẨM
CC-6 với MÂM CẶP VSK-6A
CC-8 với MÂM CẶP VSK-8A
CC-12 với MÂM CẶP VSK-12
CC-12 với MÂM CẶP VSK-12A (Sản phẩm mới)
YÊU CẦU KĨ THUẬT KHI GÁ ĐẶT
TIÊU CHUẨN VỀ ĐỘ CHÍNH XÁC KHI GÁ ĐẶT BÀN CHIA ĐỘ |
|
YÊU CẦU KĨ THUẬT |
DUNG SAI (inches) |
Độ song song trên bề mặt bàn với đường cơ sở |
0.02 |
Độ chính xác chuyển động quanh trục với bề mặt bàn |
0.03 |
Độ chính xác của tâm mâp cặp |
0.02 |
Độ vuông góc với bề mặt góc cơ sở |
0.02 |
