Bàn xoay nghiêng
5216 lượt xem
Ngày: 01-02-2016
Mã sản phẩm: VUT-6 → VUT-300
Hãng sản xuất:
Xuất xứ:
0978 243 244 - Mr Tâm (Hà Nội)
0906 988 055 - Mr Hoàng (Đà Nẵng)
0937 814 858 - Mr Huân (Tp HCM)
Email : info.vertexvietnam@gmail.com
Mô tả sản phẩm:

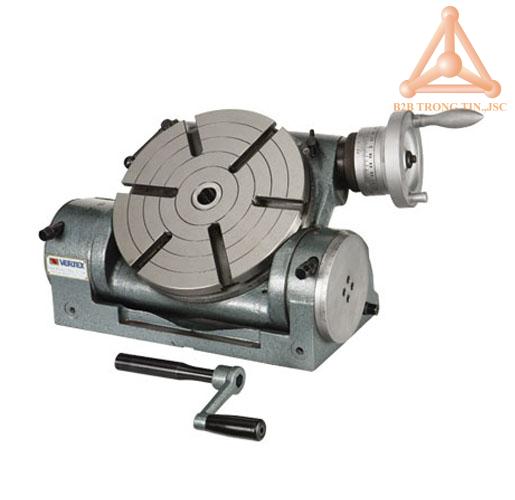

Bàn xoay nghiêng mã VUT-6,VUT-10,VUT-12, VUT-250, VUT-300 được nhập khẩu trực tiếp từ hãng Vertex, CO, CQ được cấp bởi phòng thương mại Đài Loan, bàn xoay này là sản phẩm không thể thiếu cho việc gia công cơ khí trong các phân xưởng sản xuất. Sản phẩm được phân phối trên toàn quốc.
Chi tiết bàn xoay nghiêng
| Số lượng | Mã sản phẩm | D | H | h | A | B | a | b | c | Rãnh chữ T | Lỗ trung tâm | Chiều cao tâm | K.Lượng (kg) | Mã code | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VUT-6 | 150 | 115 | 165 | 180 | 268 | 380 | 143 | 125 | 11 | MT-2 | 90 | 23.5 | 1001-014 | ||
| VUT-10 | 250 | 155 | 275 | 255 | 397 | 495 | 210 | 187 | 14 | MT-3 | 150 | 75.5 | 1001-016 | ||
| VUT-12 | 300 | 178 | 319 | 300 | 447 | 551 | 235 | 212 | 16 | MT-4 | 169 | 108 | 1001-016 | ||
| VUT-250 | 250 | 155 | 275 | 255 | 397 | 495 | 210 | 187 | 14 | 40 | 150 | 75.5 | 1001-015A | ||
| VUT-300 | 300 | 178 | 319 | 300 | 447 | 551 | 235 | 212 | 16 | 169 | 169 | 108 | 1001-016A |
.jpg)
ĐẶC TÍNH KỸ THUẬT CỦA BÀN XOAY NGHIÊNG:
- Bàn xoay nghiêng mã VUT-6,VUT-10,VUT-12, VUT-250, VUT-300 được hãng Vertex sản xuất, sản phẩm có chất lượng cao, chuyên dùng trong việc gia công các chi tiết có hình dạng phức tạp, hỗ trợ trên các máy vạn năng khả năng chia độ kém, để đảm bảo chi tiết gia công đạt chuẩn yêu cầu kỹ thuật đề ra.
- Bàn xoay nghiêng có khả năng công nghệ cao có thể gia công các bề mặt phẳng, các rãnh, gờ lồi và đặc biệt gia công các bề mặt nghiêng ở nhiều góc độ khác nhau.
- Sản phẩm có độ chính xác cao và sử dụng cho nhiều loại máy : máy phay, máy tiện, máy doa…
- Giúp cho việc đo độ & xác định góc một cách nhanh chóng và chính xác nhất.
- Trục bàn xoay nghiêng đều được tôi cứng và làm phẳng.
- Tay quay được thiết kế chắc chắn và có thể quay tròn
- Sản phẩm được thiết kế rất phù hợp với nhu cầu khách hàng, chi phí hợp lý nhưng được sử dụng cho nhiều mục đích khác nhau.
- Có thể sử dụng cho nhiều loại đĩa chia độ khác nhau.
- Mặt phẳng gá chi tiết của bàn xoay này đều được làm phẳng đạt độ chính xác cao giúp bạn gá chi tiết dễ dàng tránh gây sai số gá kẹp cao.
- Bạn nên chú ý chọn đĩa chia độ và ụ định tâm đi kèm phù hợp với từng mã sản phẩm, như đĩa chia độ mã DP-1 dùng cho bàn xoay VUT-6; DP-3 cho VUT-10; VUT-12, VUT-250, VUT-300. Tương tự như vậy ụ định tâm TS-1 dùng cho VUT-6; TS-3 cho VUT-10; VUT-12, VUT-250, VUT-300.
- Để được hiểu rõ hơn về sản phẩm này bạn nên liên hệ với chúng tôi để được tư vấn một cách tốt nhất.
-
Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
BẢNG THÔNG SỐ KĨ THUẬT
| ĐẶC ĐIỂM KĨ THUẬT | VUT-6 | VUT-10 VUT-12 |
|
| ĐỘ NGHIÊNG |
Độ quay trong một vòng tay quay |
60 | 10 |
|
Chỉ số du xích |
1’ | 2’ | |
|
Tỉ lệ của vòng quay nhỏ |
5’ | 1’ | |
| BÀN XOAY |
Độ quay trong một vòng tay quay |
40 | 40 |
|
Chỉ số du xích |
2’ | 1’ | |
|
Tỉ số của vòng quay nhỏ |
20’’ | 10’’ | |
|
Tỉ số truyền |
1:90 | 1:90 |
