Bàn xoay đứng và ngang
8672 lượt xem
Ngày: 01-02-2016
Mã sản phẩm: HV-4 → HV-16
Hãng sản xuất:
Xuất xứ:
0978 243 244 - Mr Tâm (Hà Nội)
0906 988 055 - Mr Hoàng (Đà Nẵng)
0937 814 858 - Mr Huân (Tp HCM)
Email : info.vertexvietnam@gmail.com
Mô tả sản phẩm:

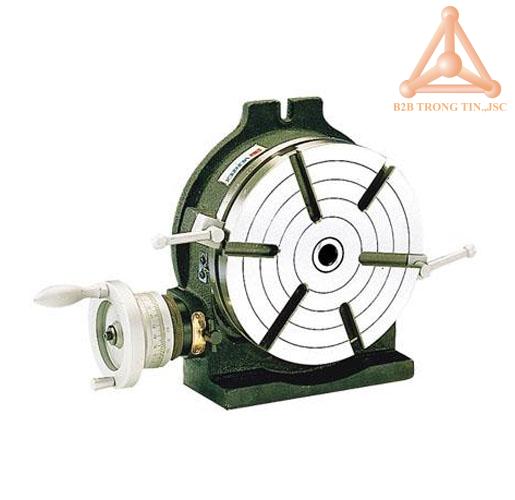

Bàn xoay hãng Vertex sẽ đáp ứng được đầy đủ yêu cầu của các bạn khi gia công. bàn xoay chia độ này có đầy đủ kiểu mã như HV-4; HV-6; HV-8; HV-10; HV-12; HV-14; HV-16, sẽ giúp bạn chọn được thông số phù hợp với yêu cầu công việc của mình.
Chi tiết bàn xoay đứng và ngang
| Số lượng | Mã sản phẩm | A | A1 | B | D | H | H1 | K.Lượng (kg) | Mã code | |
|---|---|---|---|---|---|---|---|---|---|---|
| HV-4 | 138 | 58 | 118 | 110 | 72 | 80 | 7 | 1001-000 | ||
| HV-6 | 205 | 78 | 163 | 150 | 80 | 102 | 12.1 | 1001-001 | ||
| HV-8 | 265 | 100 | 219 | 205 | 102 | 135 | 24.7 | 1001-002 | ||
| HV-10 | 321 | 106 | 276 | 254 | 109 | 163 | 35.5 | 1001-003 | ||
| HV-12 | 388 | 123 | 330 | 305 | 125 | 194 | 2.6 | 1001-004 | ||
| HV-14 | 445 | 123 | 389 | 353 | 125 | 225 | 76.61 | 1001-005 | ||
| HV-16 | 500 | 128 | 435 | 406 | 130 | 255 | 106.4 | 1001-006 |
ĐẶC TÍNH KỸ THUẬT
-
Bàn xoay đứng, bàn xoay ngang mã HV-4; HV-6; HV-8; HV-10; HV-12; HV-14; HV-16 hãng Vertex sản xuất, sản phẩm được làm từ thép đúc và sử dụng thiết bị điện tử “Heidenhain” để kiểm tra góc, nhằm đảm bảo chất lượng thiết bị & độ đo chính xác.
-
Bàn xoay đứng và xoay ngang này được dùng chủ yếu trong trung tâm gia công, cố định trục chính & tạo góc độ ổn định khi gia công.
-
Cần quay độ được chế tạo cứng cáp & có thể quay tròn với tỷ lệ so với bàn quay là 90:1. Vậy cứ quay cần 1 vòng 360° thì bàn sẽ dịch chuyển được 4°, vạch chia nhỏ nhất trong các bước là 1’ và thang đo du xích có thể cài đặt xuống 10”.
-
Được thiết kế thông mình bàn xoay này có khóa cố định bàn quay nhằm tạo sự ổn định khi gia công, và đo chính xác góc độ khi chia độ để tránh sai số trong quá trình gá kẹp.
-
Sản phẩm được thiết kế rất phù hợp với nhu cầu khách hàng, chi phí hợp lý nhưng được sử dụng cho nhiều mục đích khác nhau.
-
Được sử dụng trên nhiều các loại máy gia công khác nhau như : máy phay, máy tiện, máy doa…
-
Tay quay được thiết kế chắc chắn và có thể quay tròn. Mặt khác giúp cho việc đo độ & xác định góc một cách nhanh chóng và chính xác nhất.
-
Có thể sử dụng cho nhiều loại đĩa chia độ khác nhau. Dùng cơ cấu dẫn hướng trung tâm có thể được sửa chữa một cách nhanh chóng và chính xác.
-
Với những bàn xoay này bạn có thể kết hợp với các loại mâm cặp để kẹp chặt được dễ dàng hơn khi gia công, các loại mâm cặp thường được sử dụng như VSC-5A, VSC-6A, VSC-71, 8A, VSC-10A, VSK-6A, VSK-8A, VSK-12A tương ứng với từng loại bàn xoay khác nhau để có thể gá chặt được mâm cặp lên trên. Phần này bạn nên tham khảo kỹ ở phần catalogue ở hình ảnh để hiểu rõ hơn.
- Để được hiểu rõ hơn về sản phẩm này bạn nên liên hệ với chúng tôi để được tư vấn một cách tốt nhất.
-
Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
| STT | YÊU CẦU KỸ THUẬT KHI GÁ ĐẶT BÀN XOAY | Độ sai lệch inch(mm) lớn nhất |
| 1 | Độ phẳng của bề mặt kẹp (lõm) | 0.0006 (0.015) |
| 2 | Độ song song của bề mặt kẹp với đường cơ sở | 0.0008 (0.0.02) |
| 3 | Độ vuông góc của bề mặt kẹp với mặt góc | 0.0008 (0.0.02) |
| 4 | Chạy đúng trên bề mặt kẹp | 0.0006 (0.015) |
| 5 | Độ nhẵn bóng bề mặt lỗ thông suốt | 0.0008 (0.0.02) |
| 6 | Độ chính xác chỉ số của bộ điều khiển cơ cấu định vị để xác định sai số tích lũy cao nhất | 45 " |
