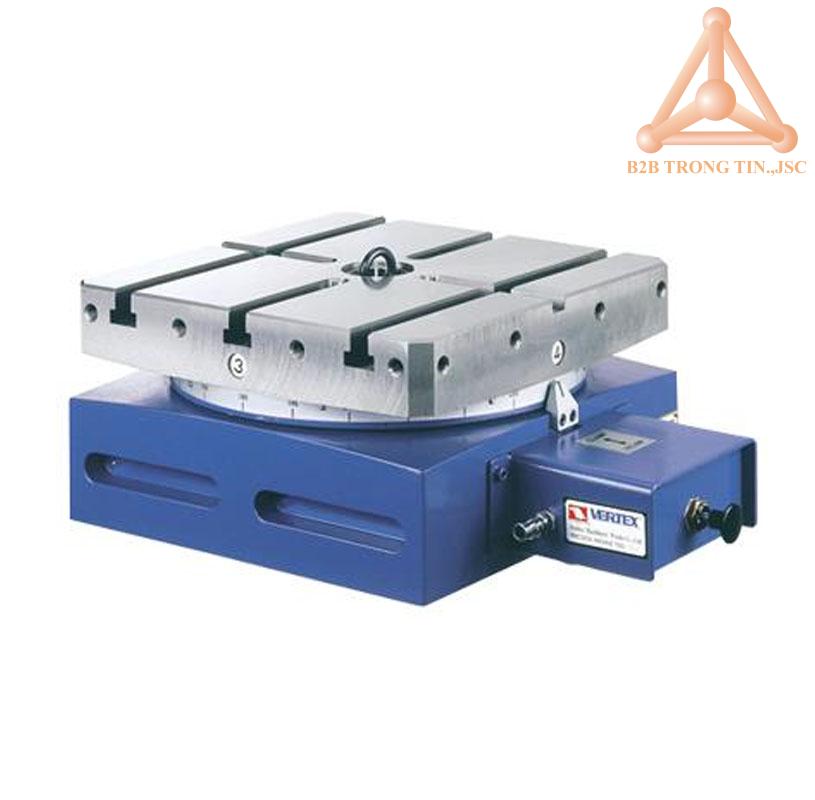

Bàn xoay định vị chính xác
6184 lượt xem
Ngày: 01-02-2016
Mã sản phẩm: VIT-300-15 → VIT-1200-5
Hãng sản xuất:
Xuất xứ:
0978 243 244 - Mr Tâm (Hà Nội)
0906 988 055 - Mr Hoàng (Đà Nẵng)
0937 814 858 - Mr Huân (Tp HCM)
Email : info.vertexvietnam@gmail.com
Mô tả sản phẩm:
Bàn xoay định vị chính xác mã VIT-300-15, VIT-450-1, VIT-450-5, VIT-600-1, VIT-600-5, VIT-700-1, VIT-700-5, VIT-800-5, VIT-1000-5 , VIT-1200-5 được nhập khẩu trực tiếp từ hãng Vertex, CO, CQ được cấp bởi phòng thương mại Đài Loan, Sản phẩm được sử dụng để gá các loại phôi, hay đồ gá gác lên trên một cách chính xác. Hàng được phân phối và giao tận nơi trên toàn quốc.
Chi tiết bàn xoay định vị chính xác
| Số lượng | Mã sản phẩm | Kích thước bàn kẹp | Chiều cao | Điều khiển (kẹp) | Điều khiển (quay) | Góc chia | K.Lượng (kg) | Mã code | |
|---|---|---|---|---|---|---|---|---|---|
| VIT-300-15 | 300x300 | 140 | Bằng tay | Bằng tay | 15° | 94 | 1001-010(15) | ||
| VIT-450-1 | 450x450 | 170 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 1° | 205 | 1001-071 | ||
| VIT-450-5 | 450x450 | 170 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 205 | 1001-081 | ||
| VIT-600-1 | 600x600 | 200 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 1° | 400 | 1001-072 | ||
| VIT-600-5 | 600x600 | 200 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 400 | 1001-082 | ||
| VIT-700-1 | 700x700 | 220 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 1° | 600 | 1001-073 | ||
| VIT-700-5 | 700x700 | 220 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 600 | 1001-083 | ||
| VIT-800-5 | 800x800 | 280 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 900 | 1001-084 | ||
| VIT-1000-5 | 1000x1000 | 300 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 1200 | 1001-085 | ||
| VIT-1200-5 | 1200x1200 | 340 | Áp suất không khí 5~8kgs/cm2 | Bằng tay | 5° | 2000 | 1001-086 |
ĐẶC TÍNH KỸ THUẬT
-
Bàn xoay định vị chính xác mã VIT-300-15, VIT-450-1, VIT-450-5, VIT-600-1, VIT-600-5, VIT-700-1, VIT-700-5, VIT-800-5, VIT-1000-5 , VIT-1200-5 được hãng Vertex sản xuất với chất lượng cao, sản phẩm chuyên dùng để gá đặt phôi, đồ gá chuyên dụng như ê tô...
-
Cũng giống như bàn máy thông thường khác loại bàn xoay định vị này, cũng được thiết kết các rãnh chữ T để hỗ trợ việc kẹp chặt, các bề mặt được làm phẳng một cách chính xác, tránh gây số gá đặt nhiều khi sử dụng.
-
Đĩa chia độ được ghi rõ từng vạch chia, giúp bạn có thể đọc chính xác góc độ khi bạn sử dụng.
-
Chi tiết được làm bằng gang FC-35, độ bền và tuổi thọ cao, không bị biến dạng khi chịu tải trọng lớn.
-
Dễ dàng kẹp chặt/ tháo rời bởi khí nén.
-
Thiết kế lực kẹp lớn cho phép lực cắt lớn và lực khoan lớn.
-
Lắp ráp 2 miếng khớp nối đúng vị trí, phân độ chính xác tới ±3/giây, đảm bảo kéo dài thời gian sử dụng.
-
Phù hợp với máy gia công chính xác cao như máy khoan-phay, máy mài.
- Để được hiểu rõ hơn về sản phẩm bàn xoay định vị chính xác này bạn nên liên hệ với chúng tôi để được tư vấn một cách tốt nhất.
-
Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
KÍCH THƯỚC BÀN QUAY ĐỊNH VỊ CHÍNH XÁC
| VIT-450 | VIT-600 | VIT-700 | VIT-800 | VIT-1000 | VIT-1200 | |
| A | 450 | 600 | 700 | 800 | 1000 | 1200 |
| B | 170 | 200 | 200 | 280 | 300 | 340 |
| C | 100 | 100 | 125 | 100 | 150 | 200 |
| D | 30 | 40 | 40 | 60 | 60 | 80 |
| E | 18 | 20 | 20 | 22 | 22 | 22 |
| F | 16 | 20 | 20 | 23 | 23 | 23 |
| D | 12 | 14 | 14 | 15 | 15 | 15 |
| H | 28 | 35 | 35 | 38 | 38 | 38 |
