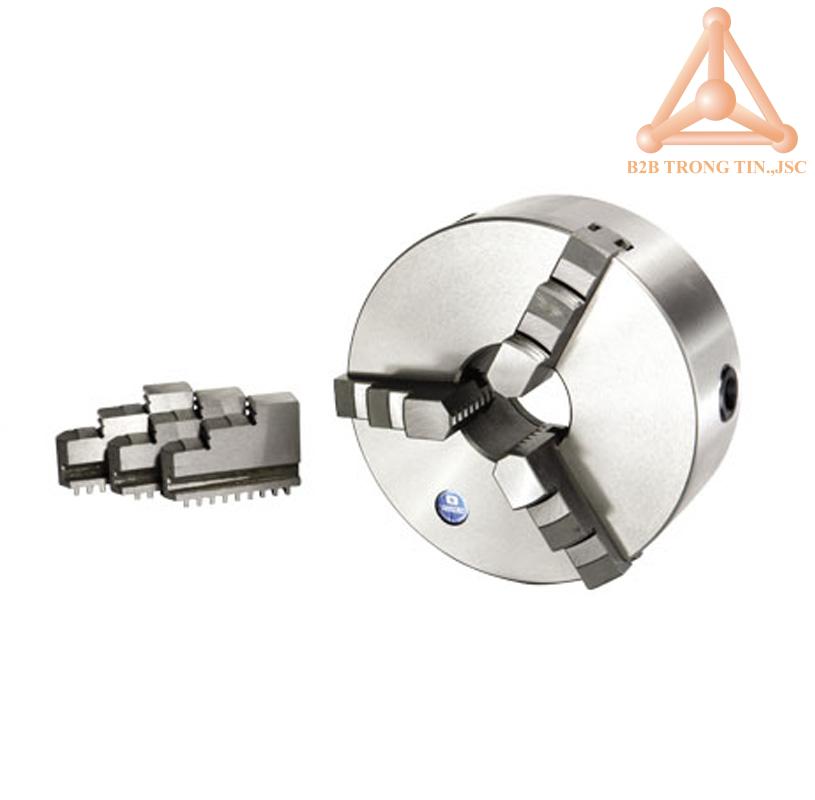

MÂM CẶP 3 CHẤU TỰ ĐỊNH TÂM VSC-A
Viết đánh giá
Mã sản phẩm: VSC-3A,VSC-4A,VSC-5A,VSC-6A,VSC-7A,VSC-8A,VSC-9A,VSC-10A,VSC-12A,VSC-16A,VSC-20A,VSC-25A
Mâm cặp định tâm mã VSC-3A, VSC-4A, VSC-5A, VSC-6A, VSC-7A, VSC-8A, VSC-9A, VSC-10A, VSC-12A, VSC-16A, VSC-20A, VSC-25A được nhập khẩu trực tiếp từ Vertex, CO, CQ được cấp bởi phòng thương mại Đài Loan. Sản phẩm được sử dụng chủ yếu trên máy tiện, mâm cặp này được phân phối và giao hàng tận nơi trên toàn quốc.
-
Mô tả
-
Đánh giá (0)
Chi tiết MÂM CẶP 3 CHẤU TỰ ĐỊNH TÂM VSC-A
| Mã sản phẩm | d1 | Kích thước | d2 | d3 | L | L1 | h | Lỗ ren | Khoảng kẹp trong | Khoảng kẹp ngoài | K.Lượng (kg) | Mã code |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VSC-3A | 66 | 80mm(3") | 55 | 16 | 66 | 50 | 3.5 | 3-M6 | Ø2-Ø70 | Ø24-Ø64 | 2 | 5002-020A |
| VSC-4A | 84 | 100mm(4") | 72 | 22 | 74.5 | 55 | 3.5 | 3-M8 | Ø3-Ø90 | Ø32-Ø84 | 3.3 | 5002-021A |
| VSC-5A | 115 | 130mm(5") | 100 | 33 | 78 | 55 | 3.5 | 3-M8 | Ø3-Ø110 | Ø35-Ø100 | 5.8 | 5002-022A |
| VSC-6A | 142 | 160mm(6") | 130 | 40 | 95 | 65 | 5 | 3-M8 | Ø3-Ø160 | Ø48-Ø150 | 9 | 5002-023A |
| VSC-7A | 172 | 190mm(7 1/2") | 155 | 55 | 105 | 75 | 5 | 3-M10 | Ø4-Ø180 | 15.1 | 5002-024A | |
| VSC-8A | 180 | 200mm(8") | 165 | 70 | 109 | 75 | 5 | 3-M10 | Ø4-Ø180 | Ø56-Ø170 | 15.6 | 5002-025 |
| VSC-9A | 215 | 240mm(9 1/2") | 195 | 70 | 122.5 | 80 | 10 | 3-M12 | Ø5-Ø220 | Ø62-Ø210 | 26 | 5002-026 |
| VSC-10A | 225 | 250mm(10") | 206 | 80 | 120 | 80 | 5 | 3-M12 | Ø6-Ø220 | Ø70-Ø250 | 26.5 | 5002-027 |
| VSC-12A | 285 | 315mm(12") | 260 | 100 | 147.5 | 90 | 6 | 3-M16 | Ø10-Ø300 | Ø86-Ø290 | 47 | 5002-027 |
| VSC-16A | 368 | 400mm(16") | 340 | 130 | 173.5 | 100 | 6 | 3-M16 | Ø14-Ø400 | Ø100-Ø380 | 73 | 5008-029 |
| VSC-20A | 465 | 500mm(20") | 440 | 210 | 202 | 115 | 6 | 3-M16 | Ø25-Ø500 | Ø150-Ø500 | 121 | 5002-030 |
| VSC-25A | 595 | 630mm(25") | 560 | 260 | 194 | 130 | 7 | 3-M16 | Ø50-Ø630 | Ø170-Ø630 | 200 | 5002-031 |
Đặc tính kỹ thuật:
- Mâm cặp định tâm mã VSC-3A, VSC-4A, VSC-5A, VSC-6A, VSC-7A, VSC-8A, VSC-9A, VSC-10A, VSC-12A, VSC-16A, VSC-20A, VSC-25A hãng Vertex sản xuất. Sản phẩm được sử dụng chủ yếu trên máy tiện.
- Mâm cặp 3 chấu có 2 loại chấu kẹp: Chấu kẹp mềm & chấu kẹp cứng, có thể thay chấu
- Sử dụng khi gia công với tốc độ trục chính cao, và độ bền gấp 3 lần mâm cặp thường.
- Khoảng kẹp phôi chặt và độ chính xác kẹp đạt 0.03mm(0.012inch).
- Được chế tạo từ thép tinh luyện, thích hợp cho các loại máy CNC tốc độ cao.
- Sử dụng vòng khóa hàm để cố định chấu kẹp.
- Các mâm cặp kiểu VSK có miền kẹp rộng hơn
- Các chấu kẹp cứng sử dụng cho kẹp phôi lớn; các chấu kẹp mềm dùng cho kẹp phôi nhẹ và cần độ chính xác.
- Các chấu kẹp có thể sử dụng các mặt kẹp phía trong và phía ngoài như nhau.
- Các kiểu VSC có tính công nghệ và tuổi bền cao, thích hợp cho sản xuất hàng loạt.
- Để hiểu chi tiết về sản phẩm này bạn nên gọi đến phòng kỹ thuật của công ty chúng tôi để được tư vấn một cách tốt nhất.
- Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.
